Łącznik z tworzywa sztucznego ZS "Matowa czerń"

Łączniki z tworzywa sztucznego są elementem montażowym, który ułatwia wyrównanie płyt gumowych podczas układania i stabilizuje ich położenie w nawierzchni. Wciska się je w fabrycznie przygotowane otwory boczne na dwóch przeciwległych krawędziach płyty, dzięki czemu montaż przebiega szybko i bez użycia narzędzi.

Układanie i schemat montażu

Zazwyczaj na każdej krawędzi płyty stosuje się kilka łączników, najczęściej cztery. Płyty układa się zawsze w układzie półprzesuniętym. W takim układzie każdy łącznik spina jedną płytę z dwiema sąsiednimi płytami w rzędzie poprzednim i w rzędzie następnym. W obrębie jednego rzędu płyty nie są ze sobą połączone.

Działanie w gotowej nawierzchni

Łączniki ograniczają boczne przesuwanie się płyt w kierunku prostopadłym do osi łącznika. Nie zapobiegają natomiast rozsuwaniu się płyt wzdłuż osi łącznika. System pełni więc przede wszystkim funkcję pomocniczą – służy do wyrównania i pozycjonowania elementów, a nie do ich sztywnego zespolenia.

Budowa łączników

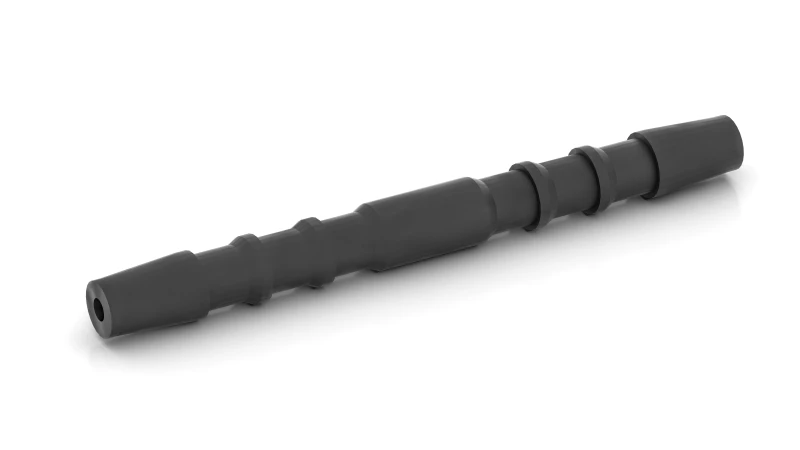

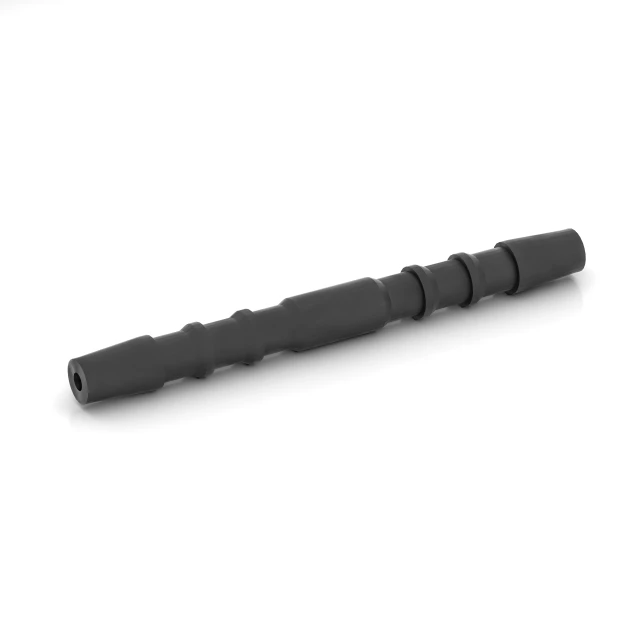

Łączniki mają kształt cylindryczny i mogą być pełne lub puste w środku. Kilka obwodowych zgrubień zapewnia pewne osadzenie w otworach po wciśnięciu. Podczas montażu łączniki wciska się w boczne otwory jednej płyty, a następnie dosuwa płytę sąsiednią tak, aby jej otwory nasunęły się na łączniki.

Zastosowanie przy innych elementach gumowych

Łączniki z tworzywa sztucznego stosuje się nie tylko przy płytach, lecz także przy innych elementach z granulatu gumowego wiązanego poliuretanem, takich jak stopnie blokowe czy obrzeża. W tych zastosowaniach pełnią one głównie rolę pomocniczą, ułatwiając szybkie i precyzyjne ustawienie elementów podczas montażu.

Ograniczenia konstrukcyjne i obrzeże

System łączenia z użyciem łączników z tworzywa sztucznego nie tworzy połączenia siłowego ani kształtowego. Nie przenosi sił rozciągających, dlatego nie zapobiega stopniowemu rozsuwaniu się rzędów płyt. Łączniki nie kompensują również zmian objętości płyt wynikających z wpływu temperatury i warunków atmosferycznych. Z tego względu nawierzchnie układane z użyciem płyt i łączników wymagają zawsze wykonania odpowiedniego, ciągłego obrzeża, które zapobiega rozchodzeniu się nawierzchni – podobnie jak w przypadku płyt betonowych układanych bez spoiwa.
